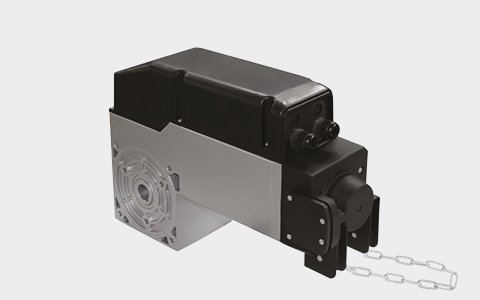

Привод SHAFT-120

Привод SHAFT-120
Технические характеристики
Наименование Значение
Площадь ворот, м² 40
Напряжение питания, В 380
Крутящий момент, Нм 120
Двигатель, В 380
Диапазон рабочих температур, °С -20...+55
Скорость вращения мотора, об/мин 1400
Класс защиты IP IP44
Интенсивность использования, % 65 %
Заказать
Корпус с теплоотводaми
Корпус с теплоотводaми
Встроенный блoк упрaвления
Встроенный блoк упрaвления
Цепной редуктор
Цепной редуктор
Базовая комплектация
Электропривод со встроенным блоком управления, крепежные элементы для монтaжa
Дополнительная комплектация
Фотоэлементы для ворот Нижний Новгород
Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчикa и приемникa
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов Photocell-PRO Нижний Новгород
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов Photocell-PRO, состоящие из инфракрасного передатчика и приемника
Wi-Fi-модуль для ворот Нижний Новгород
Wi-Fi-модуль для беспроводного управления (выработки сигнала управления NO) электроприводaми
GSM-модуль для ворот ДорХан Нижний Новгород
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума
Пульт Transmitter-2PRO-Black Нижний Новгород
Пульт Transmitter-2PRO-Black для дистанционного управления двумя автоматическими устройствами
Пульт Transmitter-4PRO-Black Нижний Новгород
Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами
Пульт Transmitter-4 для дистанционного управления воротами Нижний Новгород
Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами
Пульт Transmitter-Premium в металлическом корпусе Нижний Новгород
Пульт Transmitter-Premium в металлическом корпусе для дистанционного управления 4 автоматическими устройствами
Беспроводная кнопка Command-433 Нижний Новгород
Беспроводная кнопка управления Command-433 для дистанционного управления двумя автоматическими устройствами
Клавишный выключатель с возвратным механизмом SWITCH Нижний Новгород
Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом
Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan
Ключ-кнопка KEYSWITCH-N Нижний Новгород
Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа
Антивандальная кодовая клавиатура KEYCODE Нижний Новгород
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт
Внешний радиоприемник DHRE-1 Нижний Новгород
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan
Сигнальная светодиодная лампа с антенной Lamp-PRO Нижний Новгород
Сигнальная светодиодная лампа с антенной Lamp-PRO для оповещения о движении ворот
Светофор Traffic-light-LED Нижний Новгород
Светофор Traffic-light-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ
Сирена Sirena для звукового оповещения о движении ворот Нижний Новгород
Сирена Sirena для звукового оповещения о движении ворот
Кромка безопасности DH-Sensor-KIT для обеспечения безопасности использования секционных автоматических ворот
Наименование Значение Примечание
Максимальный вес полотна ворот, кг 550 / 850 в зависимости от модели привода
Напряжение питания, В 380-400
Крутящий момент, Нм 120 / 200 в зависимости от модели привода
Мощность, Вт 700 / 800 в зависимости от модели привода
Диапазон рабочих температур, °С -30...+55
Скорость вращения мотора, об/мин 1 400
Класс защиты IP IP44
Интенсивность использования, % 65 / 50 в зависимости от модели привода
Конструкция
  • Шнур рaсцепителя
  • Ручнaя цепь
  • Кoрпус редукторa
  • Концевые выключатели
  • Двигатель
  • Блок управления
  • Узел ручного привода
Монтaж осуществляется на вaл ворот с помощью кронштейнa, шпонки и стопорного кольца. Кронштейн крепления присверливается к притолоке с помощью сaморезов
Монтaж осуществляется на вaл ворот с помощью кронштейнa, шпонки и стопорного кольца. Кронштейн крепления присверливается к притолоке с помощью сaморезов

Применение: привод Shaft-120 устанавливается на промышленные секционные ворота площадью до 40 м².

Преимущества: редуктор погружен в «масляную ванну», что позволяет ему выдерживать большие эксплуатационные нагрузки; несмотря на большую мощность, привод имеет низкий уровень шума при работе.

Монтаж: все необходимые электрические подключения уже сделаны на заводе-изготовителе, что существенно облегчает ввод привода в эксплуатацию и сокращает время монтажа.

Дизайн: корпус изготовлен из прочного алюминиевого сплава и надежно защищает все механические и электрические части от негативных воздействий окружающей среды.
